設計依據：

GB50236-98現場設備、工業管道焊接規范

GB50235-2017工業金屬管道施工規范

1) 氣瓶室一般都由氣體鋼瓶、氣瓶柜、各種氣體減壓閥、排風裝置、氣路系統等，氣瓶室必須使用防爆開關和燈具，做好標牌標識，氣瓶室須在顯眼處有聲報警裝置。由于存放的氣體由于有可燃性氣體和助燃氣體，按國家規定必須分庫存放,分別放入不同的氣瓶間內。

2) 氣瓶間嚴禁靠近火源（大于10M）、有腐蝕的環境，應存放在陰涼、干燥處

3) 氣瓶室應遠離人員出入口，設防爆墻與泄爆口。

4) 設可燃性氣體室和不可然性室，惰性氣體鋼瓶可與其它氣體鋼瓶放在一起，可燃氣體鋼瓶與助燃氣體不可混放，要有隔離措施，鋼瓶要直立放置，用架子和鋼環固定。

5) 絕不可使用油或其它易燃性有機物沾在氣瓶上，特別是氣門嘴和減壓閥上，也不能用棉、麻等物堵漏，以防燃燒引起事故。

6) 使用鋼瓶中的氣體是，要用減壓閥，各種氣體的氣壓表不得混用，以防爆炸。

7) 空瓶與實瓶區分放置，氣瓶應專瓶專用，不能隨意改裝其它種類的氣體。為了避免各種氣瓶混淆而用錯氣體，通常在氣瓶外面涂以特定的顏色以便區別，并在瓶上寫明瓶內氣體的名稱。

8) 壓力調節面板應采用全不銹鋼材料制成，并且牢固的固定在可靠的位置上，確保其安全性。

9) 氣瓶間內存放的氣瓶采用帶防倒鏈的氣瓶支架固定，氣瓶支架堅固耐用、美觀大方。氣瓶支架采用鋁合金制作而成。

10) 氣瓶間內的氣體鋼瓶與壓力調節器之間采用SS316L高壓金屬軟管連接無滲透。高壓軟管為柔性軟管，以保證連接的方便性。并自導防護鋼纜，預防極端情況下，鋼瓶閥損壞等現象帶來的高壓“抽鞭”事故。壓力調節器與管道的連接方式為雙環卡套。

11) 高壓軟管上的鋼瓶接頭必需與鋼瓶角閥的規格相匹配，以確保連接的可靠性。

12) 排空氣路應分類收集、固定牢固并排放至室外安全地點。

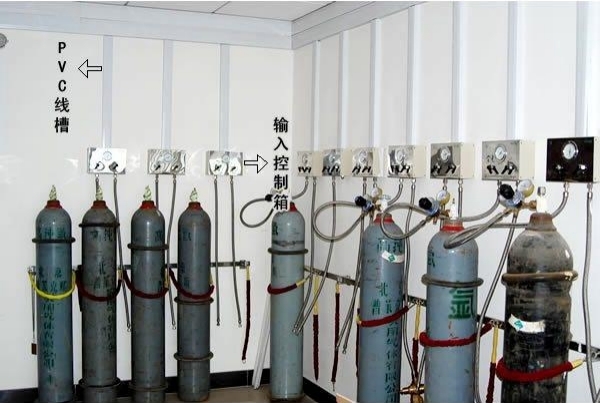

實驗室氣瓶固定裝置

1．氣瓶間布局：不燃氣體間（N2氮氣, Ar 氬氣,He氦氣、O2 氧氣 、壓縮 空氣、CO2 二氧化碳）和可燃易爆氣體間(H2 氫氣、乙炔，甲烷)，有毒氣體間：Cl2 氯氣，NH3 氨氣。

實驗室氣瓶間設計平面圖

2．實驗室儀器及家具：氣瓶柜

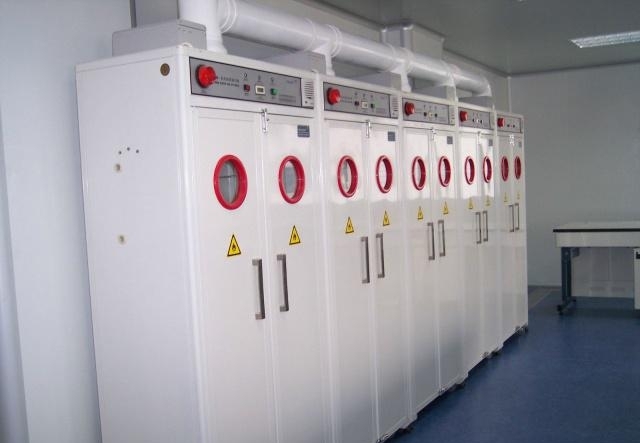

實驗室氣瓶柜

3．實驗室工程設計：

l 環境要求：溫度18-28℃，夏天不能超過30℃（宜配置空調），濕度不大于60%

l 通風設計：全局通風6-8 次，加裝防爆風機。

l 電路設計：配電總功率：1KW/每套, 采用防爆開關、防爆冷光燈，配備有毒氣體傳感器，加裝防靜電接地和阻火器。

l 氣路設計：氫氣H2 管理設計在最上方，與其他其他不小于0.5M，氧氣 O2 次之，N2 次之

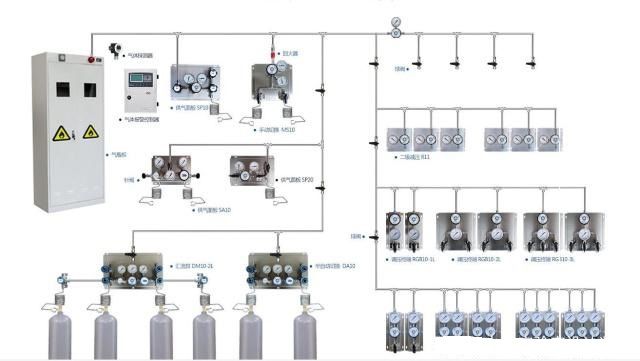

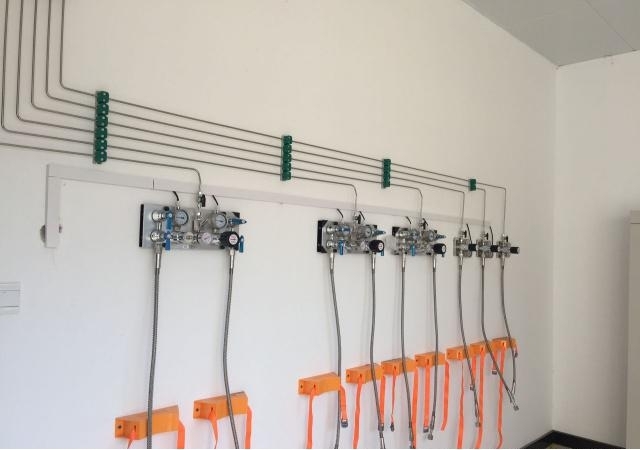

氣瓶間氣體管路
