PART.1 生物安全實驗室

1.1、生物安全實驗室的分級

生物安全實驗室不同于其他普通實驗室，是從事對人、動植物或環境可能產生嚴重危害的生物實驗的場所，因此，生物安全實驗室的建設應切實遵循物理隔離的建筑技術原則，以生物安全為核心，確保實驗人員的安全和實驗室周圍環境的安全，并應滿足實驗對象對環境的要求，做到實用、經濟。

生物安全實驗室可由防護區和輔助工作區組成，根據實驗室所處理對象的生物危害程度和采取的防護措施，生物安全實驗室分為四級。

表1.1 生物安全實驗室的分級

微生物生物安全實驗室可采用BSL-1、BSL-2、BSL-3、BSL-4表示相應級別的實驗室；動物生物安全實驗室可采用ABSL-1、ABSL-2、ABSL-3、ABSL-4表示相應級別的實驗室。

1.2實驗動物環境設施的分類

按照空氣凈化的控制程度，實驗動物環境設施可分為普通環境設施、屏障環境設施和隔離環境設施；按照設施的使用功能，可分為實驗動物生產設施和實驗動物實驗設施。

表1.2 實驗動物環境設施的分類

PART.2 給排水設計要點

2.1給排水管道

生物安全實驗室的給排水管道應敷設在技術夾層內。生物安全實驗室防護區應少敷設管道，與本區域無關的管道不應穿越。給排水管道穿越生物安全實驗室防護區圍護結構處應設可靠的密封裝置，如密封原件、密閉閥門、套管等，以保證圍護結構的嚴密性，可維護實驗室正常負壓、定向氣流和清潔度，防止氣溶膠向外擴散。管道外表面可能結露時，應采取防結露措施，以防止凝結水對裝飾材料、電氣設備等的破壞。

此外，管道泄漏是實驗室最可能發生的風險之一，因此，設計時應特別重視，通過采用合適的管材，采取適當?shù)倪B接方式，可有效避免或降低管道泄漏引起的風險和損失。管道材料可分為金屬類和非金屬類。常用的非金屬管道包括無規共聚聚丙烯（PP-R）、耐沖擊共聚聚丙烯（PP-B）、氯化聚氯乙烯（CPVC）等，非金屬管道一般可以耐消毒劑的腐蝕，但其耐熱性不如金屬管道。常用的金屬管道包括304不銹鋼管，316L不銹鋼管道等，304不銹鋼管不耐氯和腐蝕性消毒劑，316L不銹鋼的耐腐蝕能力較強。管道連接除了要求連接方便外，還應該要求連接的嚴密性和耐久性。

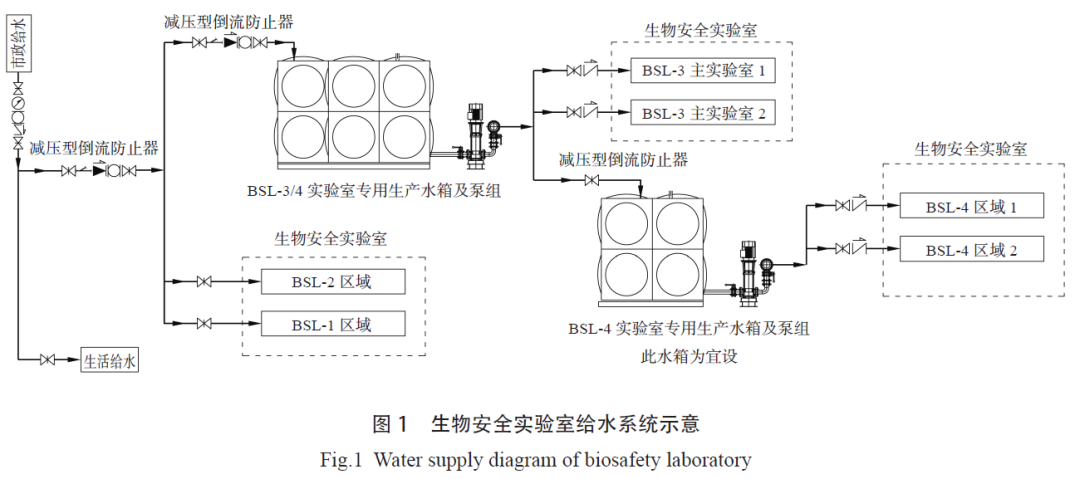

2.2給水系統

生物安全實驗室在給水供應時可能對其他區域造成回流污染，因此，生物安全實驗室防護區的給水管道應采取設置倒流防止器或其他有效的防止回流污染的裝置，如：空氣隔斷、倒流防止器、真空破壞器等措施和裝置，并且將這些裝置設置在輔助工作區。

大動物安全實驗室和需要對籠具、架進行沖洗的動物實驗室應設必要的沖洗設備，如高壓沖洗水槍或卷盤。其中，基礎級實驗動物的飲水應符合GB 5749的要求，清潔級及以上級別實驗室動物的飲用水應達到無菌要求。此外，屏障環境設施的凈化區和隔離環境設施的用水，包括飲用水和洗刷水均應達到無菌要求，以保證實驗動物生產設施中生產的動物達到相應的動物級別的要求，保證實驗動物實驗設施中的動物實驗結果的準確性。

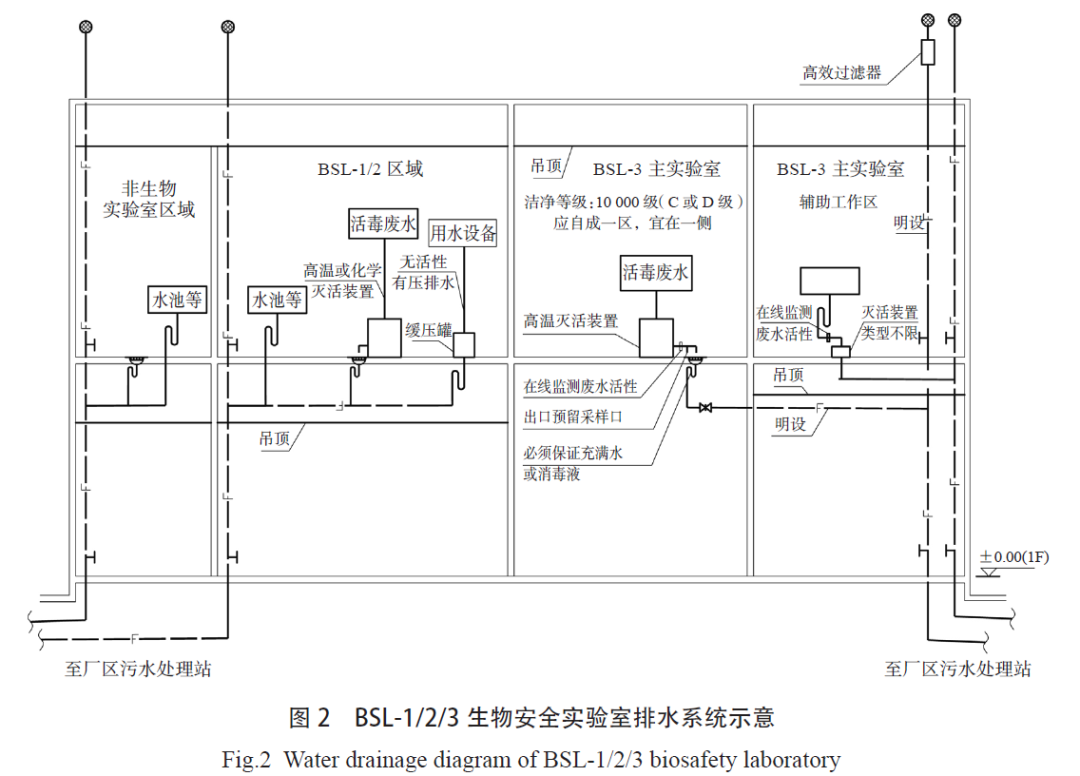

2.3排水系統

實驗室防護區內水槽存水彎、地漏應保持暢通、裝滿水或適當消毒劑。存水彎的水封高度不得小于50mm，且不得大于100mm。大動物房、解剖間、動物淋浴間、大動物停留的走廊等處應采用帶活動網框的密閉地漏，活動網框應易于取放及清理。

實驗動物生產設施和實驗動物實驗設施的排水宜與其他生活排水分開。屏障環境設施的凈化區內不宜穿越排水立管。

實驗動物設施中實驗動物的飼養密度比較大，同時排水中有動物皮毛、糞便等雜物，為防止堵塞排水管道，實驗動物設施的排水管徑比一般民用建筑的管徑大。如，小鼠等實驗設施的排水管道取用DN100，兔、羊等實驗動物設施的排水管徑取用DN150。

感染動物實驗室產生的廢水，必須先徹底滅菌后方可排出。大型實驗動物設施的生產區和實驗區的排水宜單獨設置化糞池。實驗動物和實驗動物設施應有相對獨立的污水初級處理設備或化糞池，來自動物的糞尿、籠器具洗刷用水、廢棄的消毒液、實驗中廢棄的試液等污水應經處理并達到相關要求后排放。

生物安全實驗室防護區排水系統上的通氣口應單獨設置，不應接入空調通風系統的排風管道，以避免排水系統和空調通風系統互相影響。排風系統的負壓會破壞排水系統的水封，排水系統的氣體也有可能污染排風系統。通氣管應配備與排風高效過濾器相當?shù)母咝н^濾器，且耐水性能好。高效過濾器可實現原位消毒，其設置位置應便于操作及檢修，宜與管道垂直對接，便于冷凝液回流。

2.4消防系統

生物安全實驗室應設置合適滅火系統、采取合適的滅火器材，以保證不會對生物安全實驗室造成大的損壞，不會導致致病因子擴散。規模較小的生物安全實驗室，建議設置手提式滅火器等簡便靈活的消防用具。如，氣體滅火裝置等。應注意，屏障環境設施凈化區內不應設置自動噴水滅火系統，避免誤噴導致該設施出現嚴重的污染后果。另外，由于實驗動物設施內的可燃物較少，不要求設置自動滅火系統的區域應考慮在生產區（實驗區）設置滅火器、消火栓等滅火措施。其中，屏障環境設施的消火栓盡量布置在非潔凈區，如布置在潔凈區，消火栓應滿足凈化要求，并應作密封處理。

參考文獻：

[1] 馬娜，鞠同飛，張錦岡. 微生物實驗室給排水系統設計探討[J]. 化學與醫藥工程，2020，41(2)：19-23.

[2] GB50346-2011，生物安全實驗室建筑技術規范[S]，2011.

[3] GB19489-2008，實驗室生物安全通用要求[S]，2009.

[4] GB50447-2008，實驗動物設施建筑技術規范[S]，2008.

[5] GB14925-2010，實驗動物 環境及設施[S]，2010.
