新建綜合醫院重癥監護病房（ICU）設計要點

重癥監護病房是集中各種醫療技術、先進的監測和治療設備、對重癥患者的生理功能進行嚴謹監測和進行及時治療處置的醫技科室。ICU主要收治多臟器功能衰竭、嚴重復合傷、大手術后的患者及心臟、呼吸驟停的患者，多數來自急診、手術部。

重癥監護病房（ICU）分為綜合性重癥監護病房（GICU）和專科重癥監護病房。綜合性重癥監護病房一般指全院級綜合 ICU，急診重癥監護病房（EICU）、內科重癥監護病房（MICU）、外科重癥監護病房（SICU）為專科領域的綜合 ICU。專科重癥監護病房主要分為燒傷重癥監護病房（BICU）、呼吸重癥監護病房（RICU）、新生兒重癥監護病房（NICU）、兒科重癥監護病房（PICU）等。部分醫院還會對綜合性重癥監護病房（GICU）甚至專科重癥監護病房（ICU）再次分級，比如心血管重癥監護可以分為冠心病重癥監護治療病房（CCU）、心肺重癥監護病房（CPICU）、心臟外科重癥監護病房（CSICU）等，以便醫院在治療和研究上更加深入。

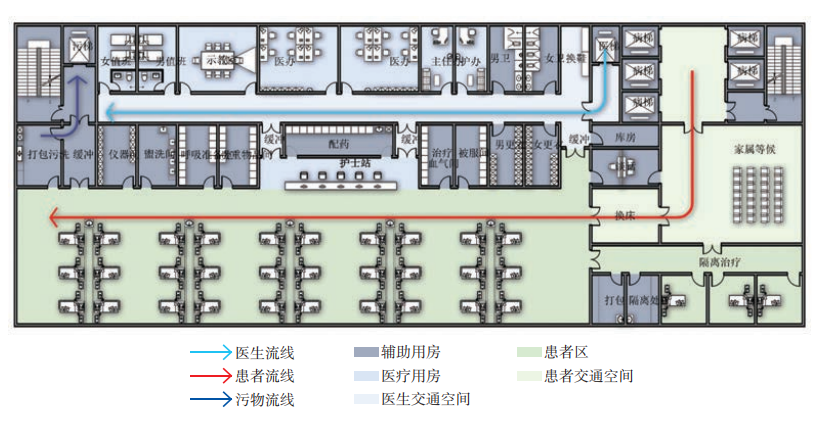

重癥監護病房（ICU）平面示意圖

選址

重癥監護病房和手術室、急救、病房、影像學科、血庫、檢驗科有直接密切的聯系，需通過水平或垂直方向的連接形成有機的整體，方便危重患者的運送和救治。重癥監護病房設置的位置多與手術室的復蘇室有聯系，醫院總床位數不超過 200床的可以設置在一起，床位數在 200床 ~500床的設置在復蘇室旁邊，500床以上的外科重癥監護病房（SICU）應靠近手術部或與手術部有水平或垂直的交通聯系。

功能分區

重癥監護病房以治療監護區為核心，醫護人員、患者、家屬探視的流線以及清潔區、污染區、半污染區、潔凈區的功能區等組成一個完整有機的系統。

一、醫療功能分區

根據醫療功能流程，可分為四個區域規劃。

（1）治療監護區：重癥監護病房、隔離重癥監護病房以及護理輔助用房。隔離重癥監護病區為防止交叉感染，設置單獨出入口。護理輔助用房有隔離處置治療間、護士站、血氣治療室、配藥間、被服間、貴重物品間、呼吸準備室、儀器室、潔物室等。

（2）后勤辦公區：醫護入口衛生通過區、男女更衣室、主任辦公室、護士長辦公室、值班休息室及示教會議室等。

（3）入口接待區：患者入口換床間、家屬談話間、等候區及探視區域。

（4）污物處理區：污物處理室、盥洗間、污洗間等，由污物通道連接到污梯。

二、潔污分區

根據潔凈程度，將 ICU分為無菌區、清潔區、半污染區、污染區。

（1）無菌區：無菌物品庫。

（2）清潔區：主任辦公室、護士長辦公室、示教會議室、值班休息室；護士站、配藥間、血氣治療室、貴重物品間、呼吸準備室、儀器室。

（3）半污染區：換鞋處、更衣室、儲藏室、浴廁。

（4）污染區：ICU監護病室、污物處理室、盥洗間、污洗間。

平面功能布局設計

一、布局設計

（1）現代 ICU的布局經常采用大開間的布置，但這種布置方式的缺點是 ICU危重患者較多，發生交叉感染的概率隨之變大，所以醫院應設置隔離單間，隔離感染源。

（2）床位設置。ICU開放式病床每床的使用面積不少于15㎡，床間距大于1m。每個監護病區應最少設置一個單間病房，面積不少于18㎡，用于收治燒傷、多重耐藥菌等需要隔離的患者。醫院在設置 ICU床位數量時，應依據本院平常收治危重患者的數量來確定。一般單個 ICU單元，床位數在12張 ~15張之間較為適合。

（3）ICU的布局方式一般以監護病床與護理輔助區的相互關系分成四類：單面式布局、雙面式布局、三面式布局、環繞式布局。

單面式布局：監護病床一字形排開，護理輔助房間布置在對面。護士站面對監護病床，護士注意力都在病床，但護理的距離較長。改進的方法是在病房的兩側分別設兩個小的護理組團，治療處置室設置在護士站的周圍，以減少護理距離過長的問題。如下圖所示。

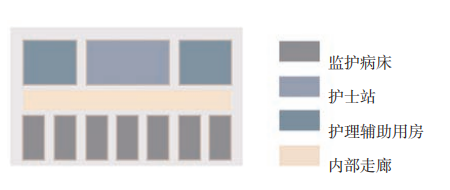

單面式布局示意圖

雙面式布局：監護病床在護理輔助區的兩側布置。兩邊各設置一個護士站和其他治療房間，兩側的病房都能得到護理，衛生通過及辦公區等用房設置在病房另一側。這種布局方式的優點是護理距離短，布局緊湊。如下圖所示。

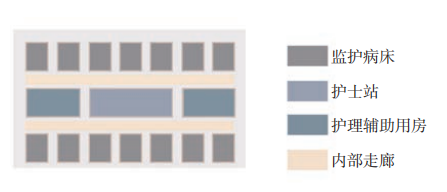

雙面式布局示意圖

三面式布局：監護病床沿著監護單元的三個方向布置。圍合的中間部分設護士站和治療輔助用房，護士站的護士分別位于面向病床的三個方向，這種布局方式的優點是護理距離較短，護理人員集中。如下圖所示。

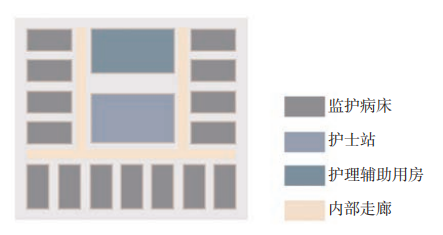

三面式布局示意圖

環繞式布局：整個布局的中心位置是護士站，監護病床環繞核心的護士站布置。護士在護士站隨時都處于觀察的位置，有利于提高工作效率。這種布局方式的缺點是護士站周圍都是患者，很難集中于一個方向觀察。治療輔助用房遠離護士站，處置不便。如下圖所示。

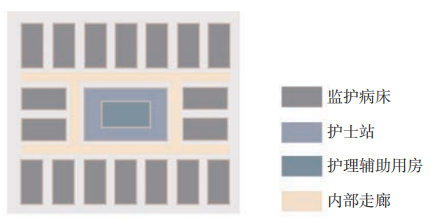

環繞式布局示意圖

二、功能設計重點

（1）感染性疾病科重癥病房/呼吸重癥監護病房（RICU）是醫院集中收治呼吸與感染性疾病重癥患者、處置治療疑似感染新型冠狀肺炎患者的重癥監護病區。參考重癥醫學科硬件配置，融合感染性疾病科的分區管理，需嚴格設置清潔區、污染區以及潛在污染區；設置全新風、全排風系統；醫生走廊、患者走廊、緩沖間、隔離病房之間產生穩定的壓力梯度；病房的前后形成動態空氣隔離，減少傳染源流動帶來的風險，是防控新冠疫情的有效手段。感染性疾病科重癥病房一般設置于院區單獨的感染樓上，與相應配套的感染科門診、感染科手術部、隔離留觀病區、負壓隔離病房共同建立一套控制傳染疾病傳播的醫療體系與設施。

（2）隔離重癥監護病房主要功能如下：

1、收治有感染性傳播風險的病患，如腸道感染、多重耐藥菌感染、皮膚感染等。

2、臨終關懷，用于臨終患者和家屬的告別，保證患者及家屬隱私的同時，避免引起其他患者的心理上的不適。

3、安置燒傷、精神障礙等特殊患者。

（3）家屬等待休息區和談話間。家屬等待休息區給家屬提供一個休息的區域，有利于舒緩壓力，安撫情緒。家屬談話間給家屬提供了一個與醫生護士交流的場所，以便了解患者情況和保護患者隱私。

（4）醫生區的醫生和護士辦公室應寬敞明亮，示教室、會議室能容納小規模會議、遠程會診等。

（5）ICU必須配置的輔助用房有血氣治療室、無菌物品間、換藥室、儀器室和儀器間、儲藏間、值班室等。需注意 ICU護士數量多，護士更衣室應設置充足的空間。

醫療流線規劃

一、流線設計原則

ICU內醫護人員工作量大、活動頻繁，不同的人流、物流活動影響著 ICU內凈化環境，直接影響到患者的生命健康。將人流與物流、清潔與污染分流，流線簡潔，單線運行互不交叉，降低污染率。人流與物流應遵循由非清潔區經半清潔區進入清潔區、無菌區。在非清潔區與清潔區之間設置緩沖間，將非潔凈區的塵土、細菌通過換鞋、更衣等措施加以清除。

二、ICU具體流線

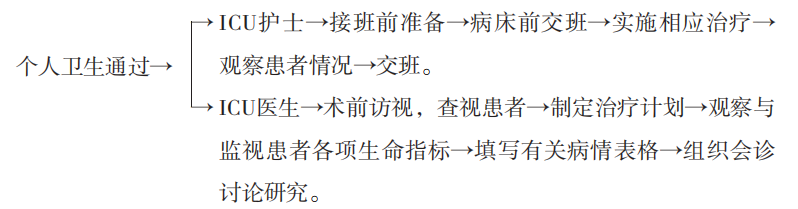

（1）醫護流線
